Блок управління насосами ZPS 18e-01

Модель: ZPS_18e-01
10472 грн.

Кількість

Запитати

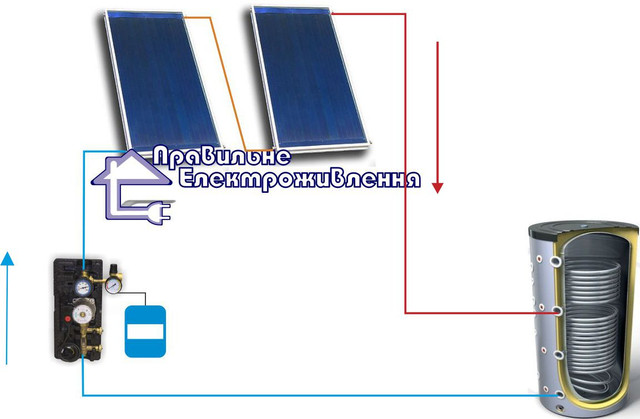

Блок управління насосами Hewalex ZPS 18e-01 об'єднує функції забезпечення потоку теплоносія в сонячній установці, забезпечення її роботи і управління на базі інтегрально вбудованого електронного контролера G422-P07. Блок призначений для роботи в установках з плоскими або вакуумними сонячними колекторами, при необхідному прокачувані теплоносія до 18 літрів за хв.
Блок ZPS 18e-01 вводить нові ринкові експлуатаційні стандарти з точки зору регулювання і контролю роботи установки і вимірювання теплопродуктивності. Представлений першим на ринку електронний витратомір, дає можливість точно зчитувати витрати теплоносія на конкретний момент, вимірювати і зчитувати теплопродуктивність сонячного колектора, а також швидко діагностувати можливі несправності.

Особливі характеристики блоку ZPS 18e-01:
  • Компактна конструкція, яка об'єднує всі елементи в поліпропіленовому корпусі, який одночасно виконує функцію теплоізоляції.
  • Електронний вимір витрати рідини вимірювачом G-916;
  • Вбудований воздуховіддільовач з великим об'ємом, забезпечує швидку і ефективну деаерацію (підтверджено в випробуваннях)
  • Низький опір протікання по всьому блоку (що підтверджено випробуваннями), набагато менше, ніж в стандартному обладнанні даного типу;
  • функціональність і простий монтаж блоку, можливість повного злиття теплоносія з установки через вбудований спускний клапан, розташований в нижньому пункті блоку і одночасно установки;
  • Стандартні 2 спускних клапана дають можливість наповнення, і промивання системи
  • Поставка в комплекті блоку з кабелями, мінімізує час установки і запуску.

Електронний контролер G422-P04:
Інтегрально вбудований електронний контролер G422-P07 має зручний у використанні інтуїтивний інтерфейс і великий дисплей LCD,
великий набір функцій для повного обслуговування різних варіантів установки;

Можливості використання блоку ZPS 18e-01:
  • Блок управління ZPS 18e-01 можна використовувати в сонячних станціях нагріву води з максимальною витратою рідини 18 л / хв. (1,08 м3 / год)
  • Блок преднадначен для роботи з усіма сонячними колекторами крім ( "алюмінієвих") типу KS2000 TP Am / TLP Am (в їхньому випадку використовується блок ZPS 18a-01).
  • Блок можна встановити на стіні так, щоб нижній спускний клапан знаходився в самому нижньому пункті системи. Висота положення регулятора дозволить його зручне обслуговування.
Максимальна кількість сонячних колекторів, можлива для під'єднання:
  • Плоскі типу KS2000: до15 колекторів (27 м2 поверхні абсорбера)
  • Вакуумні типу KSR10: 20 колекторів (20 м2 поверхні абсорбера)

Технічні характеристики:

Параметер Значення
Ширина: 215 мм
Висота: 845 мм
Максимальне прокачування теплоносія: 18 л / хв
Максимальна висота прокачування в нульовіточці: 6 м
Максимальна висота підйому при 18 л / хв: 3,5 м
Максимальна робоча температура теплоносія: 120 град. целсія
Максимальний робочий тиск: 6 бар
Патрубки: 3/4 дюйма
Гарантія: 12 місяців

Елементи блока управління  ZPS 18e-01:

  • Корпус насосно-контрольного агрегату
  • Контролер G422-P07 термодатчиками;
  • Ручний повітровідвідник зі шлангом;
  • Спускний клапан ― верхній;
  • Запобіжний клапан 6 бap;
  • Електронний витратомір G-916;
  • Циркуляційний насос WILO 15 / 6-3-FSR
  • Кульовий клапан;
  • Спускний клапан ― нижній;
  • Повітрявідділювач зі зворотним клапаном;
  • Манометр 0-6 бap;
  • Мережева вилка живлення.
Основні
Максимальная температура 120(град.)
Максимальное рабочее давление 6.0(бар)
Производитель HEWALEX
Страна производитель Польша
