Одноконтурна насосна група Hawalex ZP1-12

Одноконтурна насосна група Hawalex ZP1-12 призначена для циркуляції теплоносія в системі. Насосна група Hawalex ZP1-12 це готовий комплект арматури який призначений для правильної та оптимальної подачі теплоносія в системі. Насосна група дозволяє збільшувати чи зменшувати  подачу теплоносія шляхом збільшення або зменшення інтенсивності роботи насоса. Система розрахована на максимальний тиск 6 Бар та робочу температуру до 120 град С.

Дана насосна група складається з економічного циркуляційного двигуна Wilo Star-ST 15/4, максимальна потужність такого насоса становить 48 Вт. Перед циркуляційним насосом встановлений витратомір, який дозволяє налаштувати систему, здійснити або залив теплоносія.

Максимальна кількість сонячних колекторів, можлива для під'єднання:

• Плоскі типу KS2000: до15 колекторів (27 м2 поверхні абсорбера)
• Вакуумні типу KSR10: 20 колекторів (20 м2 поверхні абсорбера)

Технічні характеристики:

Типова схема підключення

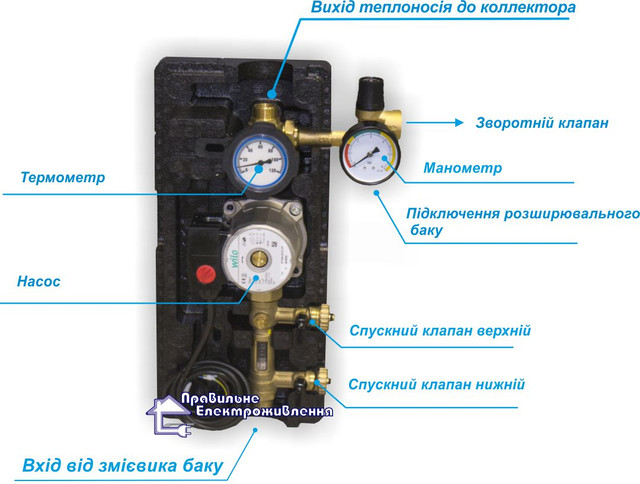

Елементи блока управління  ZP1-12:

• Теплоізоляційний корпус
• Спускний клапан ― верхній та нижній;
• Запобіжний клапан 6 бap;
• Механічний витратомір ― 12 Л/хв
• Циркуляційний насос Wilo Star-ST 15/4
• Кульовий клапан;
• Спускний клапан ― нижній;
• Повітрявідділювач зі зворотним клапаном;
• Манометр 0-6 бap;
• Мережевий шнур дивлення двигуна
