Сонячна панель Kvazar KV 130 Вт/12 В

Монокристалічна сонячна панель KV 130/12M відомої ТМ Kvazar це набір монокристалічних фотоелектричних перетворювачів з сумарною потужністю 130 Вт. Монокристалічна панель володіє певними перевагами перед полікристалом, адже монокристал це високо очищений кремній який має дещо вищий коефіцієнт корисної дії, а також термін служби монокристалічних панелей на 5 років більший ніж полікристалу. Сонячна панель KV 130/12M найбільш оптимально підходить для роботи ШІМ контролерами заряду, оскільки така панель видає номінальний струм 6.5 А, при напрузі 17.2 В.

Поверхня монокристалічних комірок покрита спеціальним титановим  напиленням, яке захищає самі фотомодулі, а також дещо збільшує продуктивність панелі.

На задній частині корпуса фотомодуля розташована розподільна коробка в якій знаходяться два діоди Шотки на поверхні радіатора. Така конструкція монтажу діодів покращує їхні електричні характеристики, та не дає можливість діоду перегрітись.

Рамка сонячної панелі складається з анодованого алюмінію яка не вступає у взаємодію з навколишнім середовищем.  Щоб сонячна панель булла стійкою до різного типу механічних ушкоджень її захищають 4 мм загартованим склом.

Особливості сонячної панелі KV 130/12M

• Високе значення струму
• Титанове покриття фотомодулів
• Захисні діоди з пасивним охолодженням
• Захисне скло 4 мм

Характеристики

• Модель ―  KV 130/12M
• Напруга холостого ходу ( Voc ) : 21.4 V
• Струм короткого замикання ( Isc ) : 8,2 A
• Оптимальний робочий струм ( Im ) : 7,6 A
• Товщина загартованого скла ― 4 мм
• Робоча напруга ( Vm ) 12 V;
• Напруга при max. потужності,  17.2 V;
• Максимальна напруга системи ( Vmax ) : 600 V;
• Тип клітини: Клітка кремнію Monocrystaline;
• Тип: монокристалічний кремній;
• Фронтальне скло: 4 мм;
• Рама: анодований авіаційний алюміній;

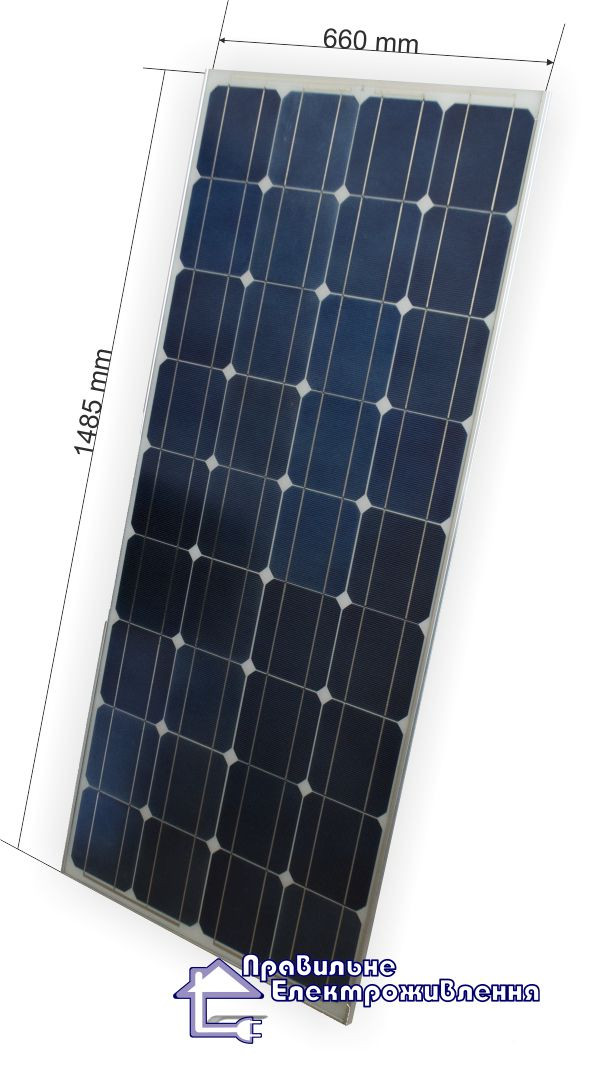

• Розміри: 1485х660х34,5 ±2 мм;
• Площа модуля: 0,64 м кв.
• Кабель з'єднувальний: 50 см;
• Вага: 11 кг.

Короткий висновок

Даний фотомодуль оптимальний для робот из ШІМ контролерами, оскільки його напруга в максимальній точці потужності наближена до номінальної напруги заряду 12 В АКБ. Фотомодулі доцільно використовувати в пересувних трейлерах так як їхня конструкція достатньо стійка, та проводить відповідні тестування на зразок механічних пошкоджень.
