Сонячний комплект електростанції "Вільний" 5 кВт*год

Компанія "Правильне електроживлення" пропонує до розгляду сонячний комплект електростанції "Вільний" 5 кВт*год для резервного чи автономного живлення дачі, офісу чи будинку, власною електроенергією. При інсталяції даного комплекту рекомендуємо дотримуватися всіх правил безпеки, ретельно перевіряти правильність підключення та лише тоді запускати систему.

До складу сонячного комплекту ”Вільний” 5 кВт*год входить:

* У вартість станції не включені  кріплення та монтажні роботи ( 8-12% від суми покупки). Проте, у вартість входить схема підключення та безкоштовна консультація технічного спеціаліста щодо самостійного монтажу.

Загальні енергетичні характеристики комплекту:

• На протязі 1 доби система здатна згенерувати від 24 кВт*год до 60 кВт*год;
• В середньому за місяць система генерує 1 080 кВт*год;
• Запас закумульованої електроенергії 19,2 кВт*год;
• Потужність інвертора - 6 кВт ( короткочасно до 18 кВт )
• Площа поверхні під систему 35 кв. м.

Запропонована фотоелектрична система може забезпечити електроживленням наступні 220 В прилади:

** ― Виключається можливість одночасного використання даних електроприладів

Сонячні панелі Perlight PLM-250 P полікристалічної будови  це достатньо потужні фотоелементи, одна така панель здатна на протязі 1 години виробити 250 Вт*год  електроенергії. Використання в системі робочої напруги 48 В дозволяє зменшити витрати на електрокабель та загальні витрати електроенергії в системі

Акумуляторні батареї ТМ “KM Batery” NPG200-12 це гелеві АКБ які широко використовуються у європейських системах альтернативної енергетики, про що свідчать відповідні сертифікати. Саме використання гелевих АКБ рекомендується у сфері альтернативної енергетики, оскільки вони стійкі до глибоких (10,5 В) та циклічних зарядів/розрядів, їх можна використовувати у домашніх умовах, вони не потребують додаткового догляду.

МРРТ контролер заряду максимально ефективно використовує потужність сонячної системи та оптимальним чином заряджає акумуляторні батареї. Наявність МРРТ контролера заряду, збільшує загальну ефективність сонячних панелей на 20-30 % у порівнянні з традиційним ШІМ контролером. Для правильного розуміння ситуації наводимо реальний приклад:

Звичайна 250 Вт панель Perlight PLM-250 P генерує номінальну напругу 31,73 В, та струм 7,88 А якщо ми перемножимо ці значення то отримаємо цифру 250 Вт (добуток напруги на струм ― потужність). Для заряду чотирьох акумуляторних батареї нам необхідно максимум 58 В. Віднявши номінальну напругу двох послідовно з'єднаних сонячних панелей від напруги заряду акумуляторних батарей ми отримаємо 63,46 ― 58 = 5,46 В. Звичайний ШІМ контролер у нашому випадку напругу 5,46 В просто-напросто зрізає, а це як не-як 43 Вт, тобто використовуючи традиційні ШІМ контролери ви використуватимете із даної системи лише 4570 Вт.

Гібридний інвертор EYEN APC APSV 6000 ВТ, 48 В це пристрій широкого спектру застосування, працює як перетворювач 48 В постійної напруги у 220 В змінною частотою 50 Гц правильної синусоїдально форми, можливість роботи як джерело безперебійного живлення, пристрій здійснює заряд різних типів акумуляторних батарей (до 60 А із можливістю регулювання) та має режим десульфатації! Проте основною перевагою є режим роботи ECO. Цей режим надає пріорітету використання альтернативних джерел енергетики (вітрогенератори, сонячні станції) чи дизельні генератори, а потім мережеву (державну) електроенергію. Наприклад сонячні панелі заряджають акумуляторні батареї, інвертор живиться від них, проте коли напруга на акумуляторі падає нижче критичної 42 В ( при розряді акумуляторної батареї) інертор перемикається на державну електромережу, заряджає акумуляторні батареї та тримає увімкнене навантаження. Ще суттєвою перевагою приладу є його власне споживання до 25 Вт. Трьох ступеневий інтелектуальний зарядний оснащений 8-ма режимами роботи.

Схема підключення сонячного комплекту "Вільний" 5 кВт*год:

• 1. Комплект "Вільний" 5 кВт*год складається з двох з'єднань сонячних батарей на 3 кВт*год (Комплект А) та на 2 кВт*год (Комплект Б):
• Комплект А (3 кВт*год):
• Спочатку необхідно з'єднати 6 сонячних фотомодулі між собою паралельно ― кабель "+" однієї панелі із кабелем "+" іншої, аналогічно з'єднюються кабелі "-". Таку ж операцію слід провести із іншими 6 панелями. У нас вийдуть 2 пари 6 панелей з'єднаних між собою паралельно. Потрібно з'єднати, утворені пари послідовно, для цього необхідно кабель "+" однієї пари з'єднати із кабелем "-" іншої.
• Комплекту Б (2 кВт*год):
• Спочатку необхідно з'єднати 4 сонячних фотомодулі між собою паралельно ― кабель "+" однієї панелі із кабелем "+" іншої, аналогічно з'єднюються кабелі "-". Таку ж операцію слід провести із іншими 4 панелями. У нас вийдуть 2 пари 6 панелей з'єднаних між собою паралельно. Потрібно з'єднати, утворені пари послідовно, для цього необхідно кабель "+" однієї пари з'єднати із кабелем "-" іншої.
• 2. В результаті має  залишитись один мінусовий кабель з 1 вітки паралельного з'єднання та плюсовий із другої вітки їх під'єднюємо у клемну колодку контролера заряду (інвертру напруги). Для комплекту А у контролер EPSolar MPPT 60A 12/24/36/48 В, для комплекту Б у клемну колодку контролера заряду EYEN APC APSV 6000 ВТ
• 3. Для досягнення 48 в, усі 4 акумулятори АКБ  з'єднюємо  послідовно ― "+" клему однієї акумуляторної батареї із клемою "-" іншої.
• 4. Під'єднюємо клеми інвертора напруги EYEN APC APSV 6000 ВТ та контролеру заряду EPSolar MPPT 60A 12/24/36/48 В до крайніх "+" та "-" клем зв'язки АКБ. За потреби штепсельну вилку інвертору з'єднюємо із елекромережею

Панелі слід розміщати на південну сторону, кут нахилу повинен становити в середньому 43 град ( в залежності від місцевості. З'єднання рекомендовано роботи шяхом спаювання щоб в процесі експлуатації системи на зєднаннях не виникали окисли. При монтажі слід бути обережним оскільки напруга системи буде складати більш ніж 48 В.

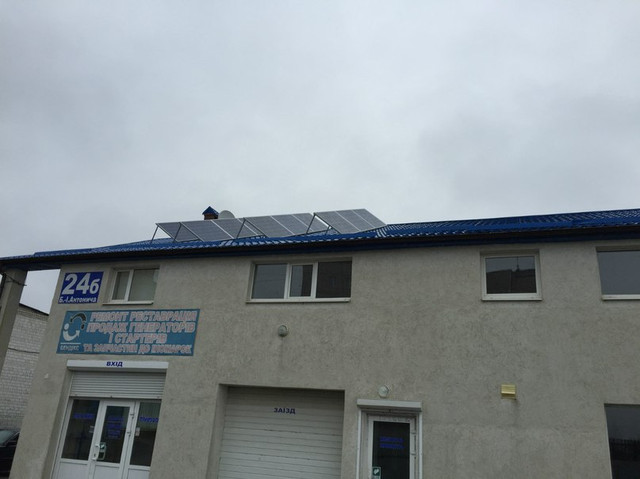

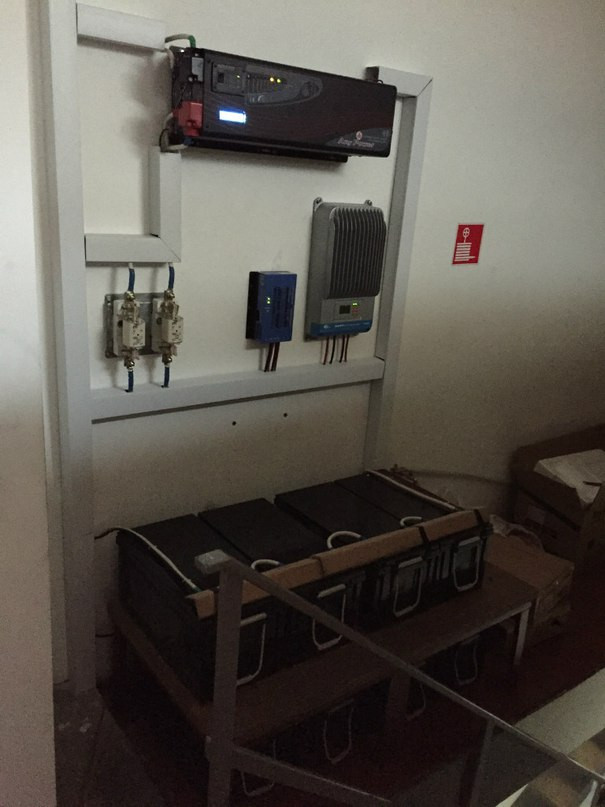

Зазвичай це виглядає так:

Комплектація "Вільний" 5 кВт*год є базовою проте, її можна змінювати відповідно до Ваших потреб! Якщо ви бажаєте замінити сонячні панелі на полікристалічні чи інший бренд, контрролер заряду чи більш/менш потужний інвертор -телефонуйте! Будем раді допомогти.
