Сонячний вакуумний колектор Sunrain TZ58/1800-10R1A, без задніх опор
Сонячний вакуумний колектор Sunrain TZ58/1800-10R1A, без задніх опор застосовується для повного забезпечення у всесезоному нагріву води (ГВС) та частково для опалення. Колектор рекомендовано використовувати із акумуляційною ємкістю від 80 до 150 літрів, котру він нагріває за 3-4 години сонячного дня до температури близько 40 град у зимку, у міжсезоння - 60 град цельсія та більше 80 гард цельсія у літку. Виготовлений із високоякісних матеріалів - стійкого боросилікатного скла, на котре нанесено високоякісне трьохшарове селективне покриття. Між двома колбами трубки є вакуумний прошарок, завдяки котрому теплові втрати зведені до мінімуму. Головною особливістю колектору TZ58/1800-10R1A є мідний нікельований конденсатор великого розміру та діаметру 24 мм. Для монтажу на пллоских дахах рекомендовано використовувати із задньою опірною стійкою, котру можна у нас дозамовити.
Принцип роботи сонячного колектору:

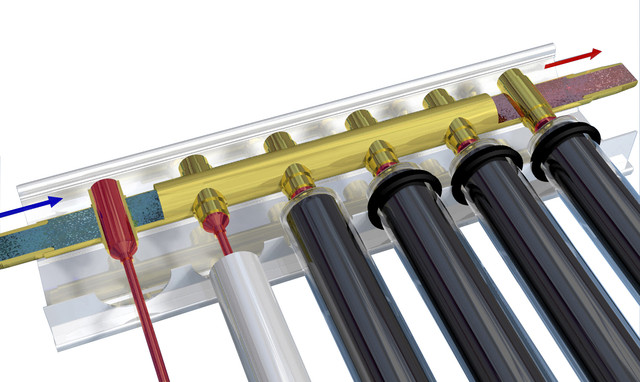

Під дією сонця високоселективне покриття поглинає та передає тепло через алюмінієву пластину мідній трубці Heat-pipe, котра у свою чергу передає тепло розчину пропілен-гліколю (теплообміннику) що циркулює по мідному маніфолду. Маніколд утеплений зпіненим під тиском поліуретаном. Завдяки теплоносію, утепленю та вакууму колектор є всесезонним та працює при морозі до 40 град.

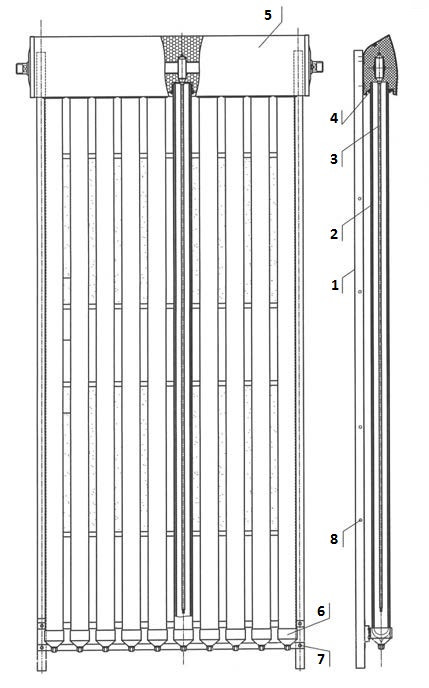

Конструктивні особливості сонячного колектора Sunrain TZ58/1800-10R1A:
1. Підставка;
2. Вакуумна трубка;
3. Мідний серечник;
4. Ущільнення;
5. Маніфолд;
6. Нижнє кріплення;
7. З'єднювальні болти;
8. З'єднювальні болти;
Технічні характеристики:
- Тип колектора - вакуумний;
- Режим використання - всесезонний (круглорічний);
- Тип вакуумної трубки - Heat-pipe;
- Кількість вакуумних трубок - 10 шт;
- Розмір вакуумної трубки - ∅58 мм * 1800 мм;
- Покриття вакуумних трубок - високоселективне трьохшарове;
- Загальна площа - 1,17 кв м;
- Плоша апертури - 0,936 кв м;
- Ефективна площа абсорції - 0,808 кв м;
- Об'єм рідини в маніфолді - 0,7 л;
- Рекомендована швидкість потоку - 1,08 - 1,62 л/хв;
- Матеріал трубок - високоякісне боросилікатне скло;
- Гранична температура - 200,3 град цельсія;
- Єфективність абсорбції - 94%-96%;
- Маніфолд, підставка, рама - алюмінієвий сплав;
- Теплообмінник - мідний сплав;
- Рекомендований кут нахилу - від 15 що 75 град;
- Прокладки та сальніки - силіконова резина;
- Опір граду - до 30 мм;
- Ізоляція - зпінений під тиском поліуретан;
- Габаритні розміри (ДхШхВ) - 854х2010х145 мм;
- Маса - 39,6 кг;
- Гарантійні зобов'язання - 5 років!
Основні | |
Гарантийный срок | 60(мес) |
Количество трубок | 10(шт.) |
Колличество коллекторов | 1(шт.) |
Максимальная рабочая температура окружающей среды | 80.0(град.) |
Минимальная рабочая температура окружающей среды | -40.0(град.) |
Площадь апертуры | 0.936(кв.м) |
Принцип работы | Под давлением |
Производитель | Sunrain |
Режим использования | Круглогодичное |
Страна производитель | Китай |
Тип вакуумной трубки | Heat-pipe |
Тип коллектора | Вакуумный |
