Інвертор напруги (ДБЖ) Power Jack 5000W-80A

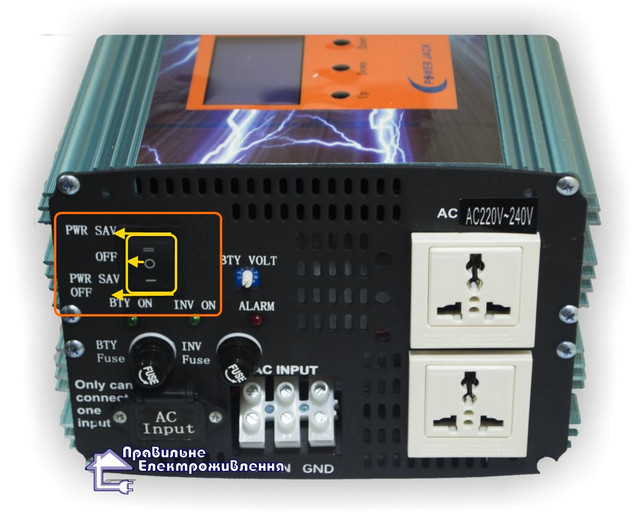

Перетворювач напруги Power Jack 5000W це автоматичний синусоїдальний інвертор напруги з можливістю заряду акумуляторних батарей.  Пристрій особливо доцільно використовувати в системах альтернативної енергетики, оскільки він розрахований на робочу потужність до 4 кВт, зарядний струм в даному пристрої складає 80А, а струм власного споживання =1,2 А (28 Вт).  Інвертор містить вісім режимів заряду акумуляторних батарей, таким чином перетворювач забезпечує гнучке налаштування під Ваш АКБ забезпечуючи максимально ефективний заряд. На боковій панелі пристрою розташований перемикач який запускає сам інвертор. Даний перемикач ( див рис знизу) містить три режими запуску.

• OFF – вимкнути інвертор
• PWR  SAV OFF – увімкнути функцію сплячого режиму інвертора
• PWR  SAV ON – увімкнути інвертор

Відповідно положення тумблера в режимі OFF вимикає пристрій.  PWR  SAV ON включає перетворювач у звичайний режим роботи.  Функція PWR  SAV OF дає вмикає перетворювач лише при умові що підключена споживана потужність > 25 Вт на протязі 4 секунд.  У режимі енерго збереження перетворювач споживає лише 1/ 3 струму холостого ходу.

Застереження!!!

Вмикати перетворювач необхідно в наступній послідовності: Перевести тумблер у положення “OFF” підключити акумуляторні батареї та при необхідності увімкнути інвертор у мережу. Після цього увімкнути тумблер у необхідний режим роботи. Також, якщо під час роботи пристрою від АКБ вам необхідно підключити перетворювач у мережу з метою заряду акумуляторів, тощо, необхідно  також перевести тумблер у положення “OFF” та підключитися до мережі. У випадку не дотримування цих правил можлива поява іскрового розряду при підключенні, яка у свою чергу буде призводити до внутрішньої деградації електронних компонентів.

На передній панелі перетворювача розміщено інформаційний рідкокристалічний дисплей який дає можливістьспостерігати за: Загальним часом роботи інвертора, Вихідною напругою, Вихідним струмом, Кількістю спожитої електроенергії, Сумою загальної вартості спожитої електроенергії. За допомогою кнопок керування можна переміщатися по меню, та здійснювати необхідні налаштування.

Порада

Якщо номінальна потужність навантаження є менша ніж 1500 Вт тоді інвертор можна підключати у мережу з використанням звичайного євро шнура.

Якщо номінальна потужність є більшою ніж 1500 Вт тоді підключати інвертор у мережу необхідно з використанням клемних колодок, оскільки через перетворювач потече струм до 10 А.

Область застосування

• Альтернативна енергетика
• Системи резервного живлення
• Та інші системи де необхідно забезпечувати резервне живлення потужністю до 5 кВт

Особливості

1. Правильна синусоїда
2. Потужній зарядний пристрій
3. Індивідуальне налаштування
4. Енергозберігаючий режим
5. LCD дисплей

Характеристики

• Форма вихідного сигналу – правильна синусоїда;
• Номінальна напруга АКБ – 24 В, два акумулятори по 12В з’єднані послідовно. ( також можемо доставити таку ж модель інвертора під замовлення на напругу 12В або 48В );
• Потужність до – 5000 Вт;
• Максимальна короткочасна потужність – 20000 Вт ( протягом 1-2 секунди, для запуску двигунів )
• Вихідна напруга - 220 В, 50 Гц +\-0,3 Гц;
• Захист від короткого замикання;
• Захисне відключення при низькій напрузі АКБ - 21 В;
• Захисне відключення при високій напрузі АКБ -32 В
• Струм заряду 80 А
• Нижня межа заряду АКБ при – 20 В
• Верхня межа заряду АКБ при – 31,4 В
• Коефіцієнт корисної дії – 95 %
• Чотирьох ступінчатий зарядний інтелектуальний пристрій
• Вага - 9,5 кг

Типи заряду акумуляторів

1. Гель  США
2. A.G.M 1
3. A.G.M 2
4. Герметичні свенцево кислотні
5. Гель Євро
6. Негерметичні свинцево кислотні
7. Кальцієві
8. Десульфатація – 15,5 В на протязі 4 годин

Висновок

Даний інвертор напруги однозначно занімає одне із перших місць серед синусоїдальних перетворвачів. Пристрій виготовлений на основі сучасних технологій забезпечуючи низький струм власного споживання. В інверторі використано три мікроконтролери які забезпечіють високу точність роботи. Навідмінно від подібних інверторі тут розташований потужній тороїдальний 50-60 герцовий трансформатор який забезпечує стабільну синусоїду правельної форми. Даний перетворювач зможе сміло зарядити акумулятори з сумарною ємністю 800 А год.
