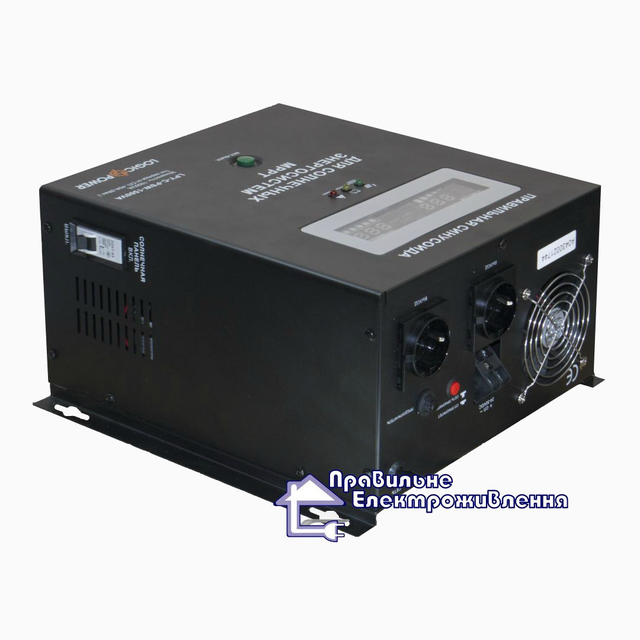

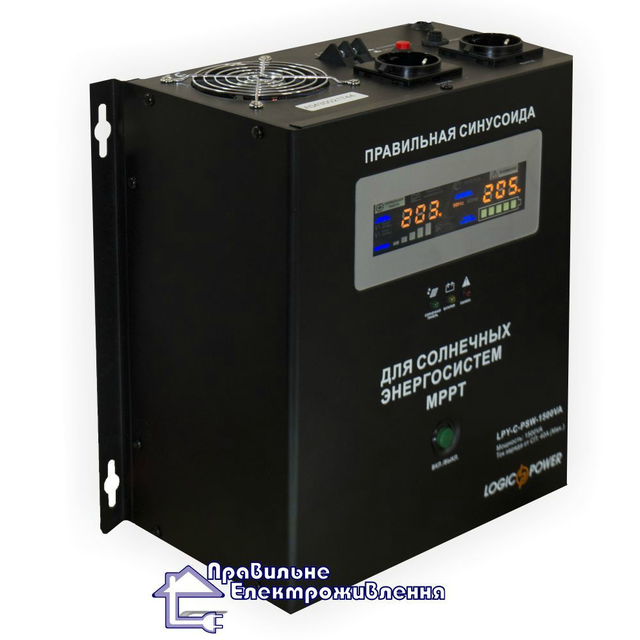

Інвертор напруги + MPPT контролер LPY-C-PSW-1500VA

інвертор напруги LPY-C-PSW-1500VA

​

Серія сонячних інверторів напруги LPY-C-PSW від ТМ LogicPower застосовується для живлення електричних пристроїв, що вимагають змінної напруги 220 В. Такий інвертор також може бути успішно використаний як аварійне джерело живлення для пристроїв, що вимагають безперебійне живлення, на приклад газовий чи твердопаливний котел. Головною особливістю інвертора напруги LPY-C-PSW 1500 від звичайних перетворювачі являється можливість підключення сонячних панелей для заряду акумуляторних батарей.

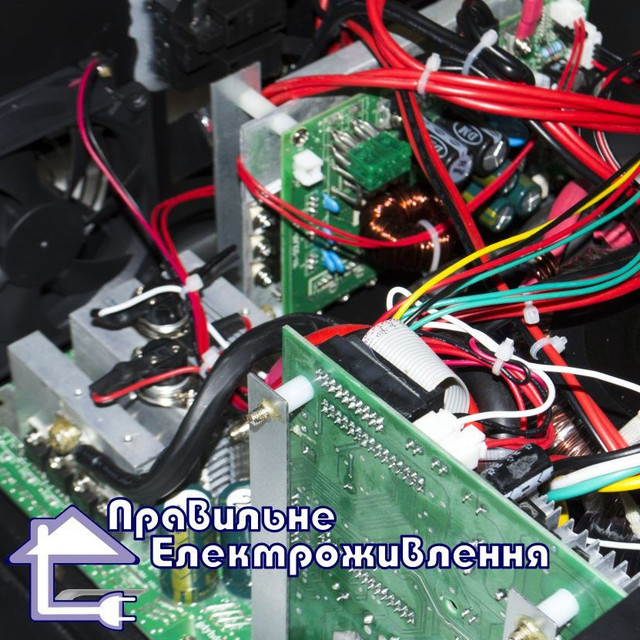

Синусоїдальний перетворювач напруги побудований на основі тороїдального трансформатора який зменшує втрати на магнітне розсіювання, гнучко реагує на перевантаження, та збільшує ККД приладу, завдяки чому власне споживання LogicPower LPY-C-PSW 1500 від акумуляторної батареї становить мізерних 1.4 А. Перетворювач може працювати як звичайний ДБЖ при наявності підключеної до нього акумуляторної батареї.

LogicPower LPY-C-PSW 1500 додатково містить стабілізатор напруги який працює в широкому діапазоні вхідних напруг 140-275 В. Для фільтрування імпульсних завад в мережі які є наслідком вмикання різного типу двигунів то що, безперебійний блок містить мережевий фільтр. Головною особливістю перетворювачів модельного ряду LPY-C-PSW це наявність МРРТ контролера заряду, який збільшує загальну ефективність сонячних панелей на 20-30% у порівнянні з традиційним ШІМ контролером.

​

Звичайна 300 Вт панель Perlight PLM-300M-72 300 Вт генерує номінальну напругу 36.59 В, та струм 8.2 А якщо ми перемножимо ці значення то отримаємо цифру 300,038, заокруглимо її до 300 та отримаємо потужність 300 Вт. Для заряду двох акумуляторних батареї нам необхідно максимум 29 В. Віднявши номінальну напругу сонячної панелі від напруги заряду акумуляторної батареї ми отримаємо 36,59-29=7.59 В. Звичайний ШІМ контролер у нашому випадку напругу 7.59 В просто-напросто зрізає, а це як не-як 62,238 Вт, тобто тільки на одній такій панелі ми втрачаємо 62,238 Вт а це приблизно 62$.

Для оптимальної роботи приладу перетворювач напруги містить функцію пріорітетності, яка дозволяє назначати основне джерело заряду сонячні панелі або мережа. Наприклад, у похмурий день може виникати проблема з недозарядом акумуляторних батарей. Функція пріорітету дозволяє зарядити акумуляторні батареї від внутрішньої електромережі. Для заряду акумуляторів від внутрішньої електромережі використовується 3-х ступеневий інтелектуальний зарядний пристрій, який по запрограмованому алгоритму здійснює правильний заряд акумуляторної батареї, не допускаючи її перезаряду.

​

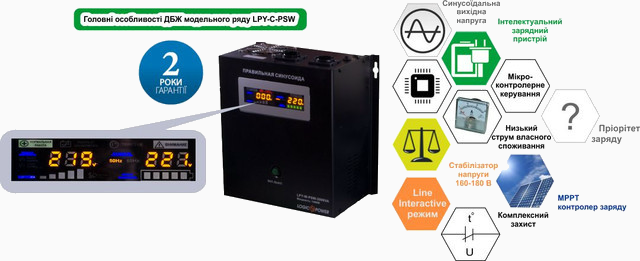

В одному такому інверторі розташовано одразу

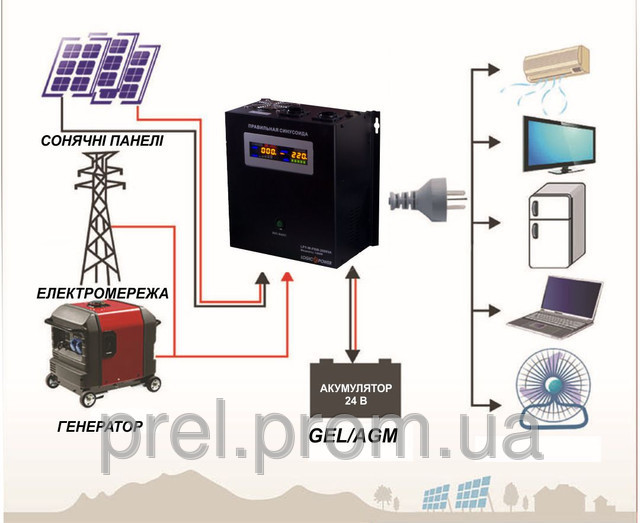

Сфера застосування
