Контролер заряду GSC-F1224 (30 А-МРРТ)

Модель: Контролер заряду GSC-F1224 (30 А-МРРТ)
2513 грн.

Кількість

Запитати

Сонячний контролер заряду GSC-F1224 це інтелектуальний пристрій який призначений для заряду акумуляторних батарей від сонячних панелей. Головною особливістю такого пристрою являється функція МРРТ, яка збільшує загальну продуктивність сонячних панелей приблизно на 30 % в залежності від конкретного фотомодуля.

Принцип роботи МРРТ контролера лежить в перетворенні зайвої напруги яка генерує сонячний фотомодуль у додатковий зарядний струм. Для прикладу середньостатистичний сонячний фотомодуль на 150 Вт видає напругу приблизно 18 В, 8 А, для заряду 12 В акумуляторної батареї нам достатньо 14.5 В. Контролери на основі ШИМ заряду зайву напругу обрізають, а це як правило втрата потужності приблизно 30 % в нашому випадку приблизно 28 Вт.

Таким чином МРРТ контролер GSC-F1224 (30 А) збільшує продуктивність сонячної електростанції. Функція МРРТ це не єдина перевага такого приладу. На передній панелі такого контролера розташований інформаційний цифровий дисплей якій відображає значення: напруги, струму та потужності споживання від сонячної панелі, ємність акумуляторної батареї, струм навантаження, потужність навантаження.
Зарядний струм
Відображається струм заряду та напругу сонячного фотомодуля.

Рівень заряду АКБ
Відображається поточна ємність акумуляторної батареї у процентах та напруга АКБ

Параметри споживання
Тут відображаються параметри споживання у амперах, та в процентному співвідношенні.

Згенерована потужність
Відображається значення згенерованої фотомодулями електроенергії у кВт*год
За допомогою клавіш керування у користувача є можливість вибору відображення тих чи інших параметрів. В режимі налаштувань можна виставити зарядну напругу акумуляторних батарей ( від 14 до 14,8 В ). Важливою перевагою такого контролера являється можливість передавання надлишкової енергії від сонячної панелі на навантаження (баласт) при умові що акумуляторна батарея заряджена.

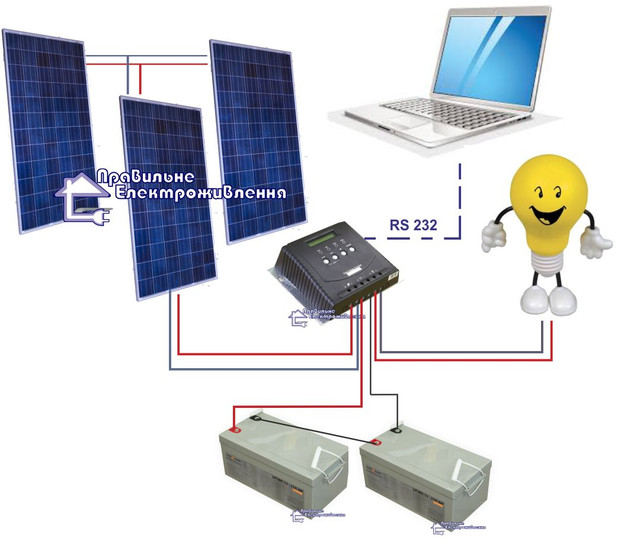

Зовнішній інтерфейс даного контролера надає можливість підключити сонячний контролер заряду до персонального комп'ютера, та спостерігати за параметрами генерації сонячної електростанції.
Схема керування сонячного контролера GSC-F1224 пропитана спеціальним водовідштовхувальним лаком, що дозволяє використовувати такий пристрій в місцях з підвищеним рівнем вологості.

Переваги

  • Функція МРРТ
  • Коригування напруги заряду
  • Інформативний дисплей
  • Можливість скидання надлишкової електроенергії на баласт
  • Інтерфейс зв'язку з ПК RS232

Характеристики

  • Модель - GSC-F1224
  • Номінальний струм заряду - 30 А
  • Номінальна напруга - 12/24 (авто визначення)
  • Перевантажувальні здібності - 125 % (60 с) / 150 % (10 с)
  • Комплексний захист від: перезаряду акумуляторної батареї, від глибокого розряду АКБ, короткого замикання сонячного фотомодуля, від неправильної полярності фтомодуля,
  • Інтерфейс відображення - цифровий дисплей + світлодіодні індикатори
  • Алгоритм заряду - ШІМ+МРРТ
  • Робочий температурний діапазон від - 20 С до + 45 С
  • Робоча вологість - 0 - 95 %
  • Рекомендована вологість менше 85 %
  • Габаритні розміри - 164х168х55 мм

Сертифікати

  • Сертифікат відповідності - ISO 9001 и ISO 14001
  • Сертифікат відповідності європейским стандартам - (CE)
  • Директива RoHS
Основні
Гарантийный срок 12(мес)
Индикатор уровня заряда Да
Максимальная рабочая температура 85.0(град.)
Максимальное напряжение солнечных батарей 60.0(В)
Максимальный ток нагрузки 20.0(А)
Максимальный ток солнечной батареи 30.0(А)
Минимальная рабочая температура -25.0(град.)
Напряжение возобновления питания 11.5(В)
Напряжение отключения питания 11.2(В)
Напряжение питания 12 В, 24 В
Производитель LogicPower
Сечение подключаемых проводов 6.0(кв.мм)
Страна производитель Китай
Тип контроллера MPPT
Электронная защита Защита от перенапряжения, Защита от перегрева, Защита от короткого замыкания, Защита от неправильной полярности, Защита от обрыва в цепи
