Мережевий гібридний інвертор InfiniSolar 10 kW Plus

Для побудови потужних сонячних систем необхідний пристрій який буде мати можливість перетворювати напругу сонячних панелей у напругу (220 В) придатну для споживання побутових приладів. Одним з таких пристроїв є мережевий інвертор InfiniSolar 10 kW Plus.

Такий інвертор включає в себе одразу:

• Мережевий інвертор
• МРРТ контролер заряду
• Безперебійний блок живлення

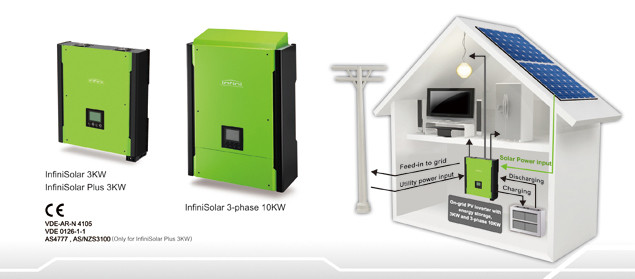

Стандартна схема підключення виглядає наступним чином

В основному такий перетворювач поєднує в собі функцію звичайного мережевого інвертора за допомогою якого можна будувати системи на зеленому тарифі та надлишок електроенергії продавати державі, та функцію блока безперебійного живлення який заряджає акумуляторні батареї.

Для прикладу Ви можете продавати електроенергію по зеленому тарифу або нагромаджувати вироблену електроенергію в акумуляторних батареях, з метою подальшого її використання.

Панель підключення до інвертора виглядає наступним чином:

• Вхід для підключення сонячних батарей
• Вхід для змінної напруги (Мережа)
• Вхід для для підключення акумуляторних батарей
• Вихід для змінної напруги
• Порт RS-232
• USB слот
• Інтелектуальний слот
• Заземлення

В основі перетворення електроенергії тут використана функція відслідковування максимальної точки потужності (МРРТ). За допомогою МРРТ контролерів загальна ефективність системи зростає приблизно на 30 %. Весь цей приріст пояснюється тим що для прикладу наша панель видає максимальну напругу 36 В, але потрібно нам лише 24 В, тому щоб ця заява напруга ( 12 В ) дарма не пропадала МРРТ контролер перетворює її у додатковий струм, відповідно звідси і пояснюється зріст ефективності системи.

В якості зарядного пристрою в інверторі використано 3-х ступеневий інтелектуальний зарядний пристрій на 25 А ( від мережі ).

Зовнішній інтерфейс програмної оболонки зображений на рисунку нижче.

За допомогою дисплею можна спостерігати за такою інформацію як:

• Напруга та частота державної електромережі
• Напруга та частота на виході інвертора, а також потужності споживання
• Вироблена напруга та струм кожної з груп сонячних панелей
• Напруга на клемах АКБ, ступінь заряду

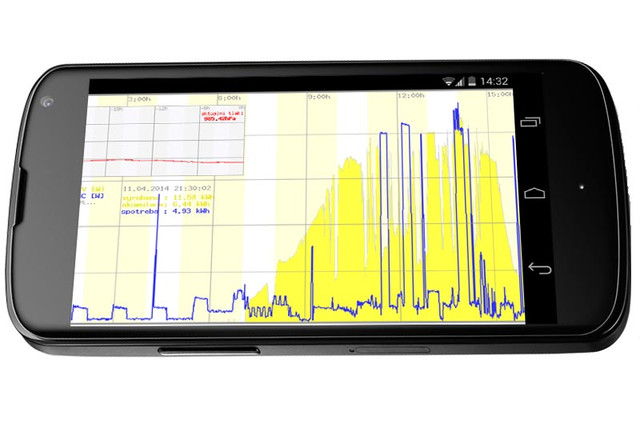

Інвертор має можливість підключення як до ПК так і до мобільного телефона чи планшету. В таких режимах підключення на телефоні чи ПК можна спостерігати за параметрами виробітки електроенергії сонячної електростанції, та керувати її режимами роботи.

Характеристики

• Модель ― InfiniSolar 10 кВт Plus
• Максимальна потужність сонячної електростанції ― Вт 14850 Вт
• Номінальна напруга постійного струму ― 720 В
• Максимально допустима напруга сонячних панелей ― 900 В
• Мінімальна робоча напруга інвертора ― 350 В
• Діапазон напруги MPPT ― 400― 800 В
• К-сть МРРТ трекерів ― 2 шт
• Максимальний струм заряду MPPT, А 18.6 А ( два пристрої )
• Вихідні характеристики змінної напруги та струму
• Номінальна вихідна напруга ― 430 В (230 В на фазу)
• Допустиме відхилення вихідної напруги ― 184 ― 265 В
• Допустимий діапазон частоти ― 47.5 ~ 51.5 Гц.
• Номінальний вихідний струм ― 14.5 А на фазу
• (Power Factor) 0.9
• Вхідні характеристики змінної напруги та струму (робота від АКБ)
• Форма вихідної напруги ― правильна синусоїду
• Номінальна напруга на виході 220 В
• Номінальна вхідна потужність ― 5100 Вт
• Напруга відновлення роботи ― 180 В
• Допустимий діапазон вхідної напруги 170 ― 280 В
• Вихідна частота 50 Гц
• Максимальний вхідний струм 30 А
• ККД перетворення постійного струму акумулятора в змінний 92%
• Заряд акумуляторів
• Номінальна напруга акумуляторів ― 48 В
• Максимальний струм заряду ― 60 ― 200 А
• Загальні характеристики
• Габаритні характеристики ― ДхШхВ, мм 622 x 500 x 167.5
• Вага, кг 45
• Порти передачі даних RS-232 / USB
• Додаткові слоти для SNMP, Modbus, AS-400
• Відносна вологість 0 ~ 90% (без коденсата)
• Діапазон робочих температур, С 0-40

Короткий висновок

Новий мережевий гібридний інвертор InfiniSolar відкриває одразу багато можливостей, за його допомогою можна напряму живити електроприлади від сонячних панелей, заряджати акумуляторні батареї, а надлишок електроенергії продавати по зеленому тарифу.
